應用特點

電氣火災一般初起于電氣柜、電纜隧道等內部，當火蔓延到設備及電纜表面時，已形成較大火勢，此時火勢往往不容易被控制，撲滅電氣火災的最好時機已經錯過。電氣火災監控系統能在發生電氣故障、產生一定電氣火災隱患的條件下發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生，因此具有很強的電氣防火預警功能，尤其適用于變電站、石油石化、冶金等不能中斷供電的重要供電場所。

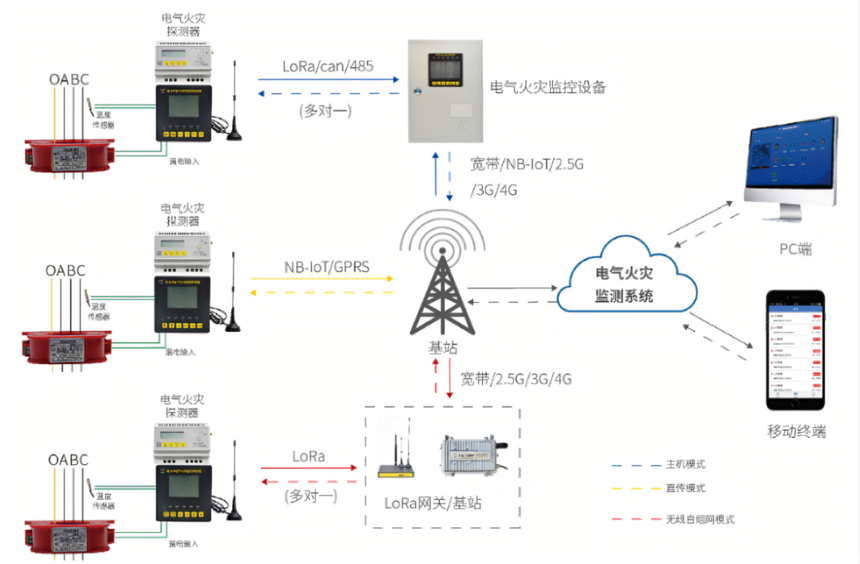

電氣火災監控系統拓撲圖

系統組成

電氣火災監控系統由以下部分或全部設備組成：

1.電氣火災監控設備，主要由主機和電源兩部分組成，主機部分承擔著對電氣火災監控探測器信號的接收、處理、報警及向上位機傳送信息的功能，電源部分是監控設備的供電保證環節，承擔著監控設備主機部分的供電功能。

2.剩余電流式電氣火災監控探測器，剩余電流是指低壓配電線路中各相（含中性線）電流矢量和不為零的電流，通過長期不間斷地實時監測線路剩余電流的變化，隨時掌握電氣線路或電氣設備絕緣性能的變化趨勢。

3.故障電弧探測器，通過探測器內置芯片對被監測回路的電流波形進行實時比對，當檢測到波形存在故障電弧特征時，探測器發出聲光報警信號并切斷故障回路的電源，可彌補傳統空開無法有效識別接觸不良打弧故障的功能缺陷，降低故障電弧引發電氣火災的可能性。

4.測溫式電氣火災監控探測器，也稱過熱保護式，采用溫度傳感器進行測量，通過檢測傳感器自身阻值變化實現溫度測量，與溫度報警定值進行比較，當達到報警設定值時進行報警，做到防微杜漸、防患于未然。
